lượng khí, đặc biệt phù hợp cho khí nén ẩm và các loại khí khác.

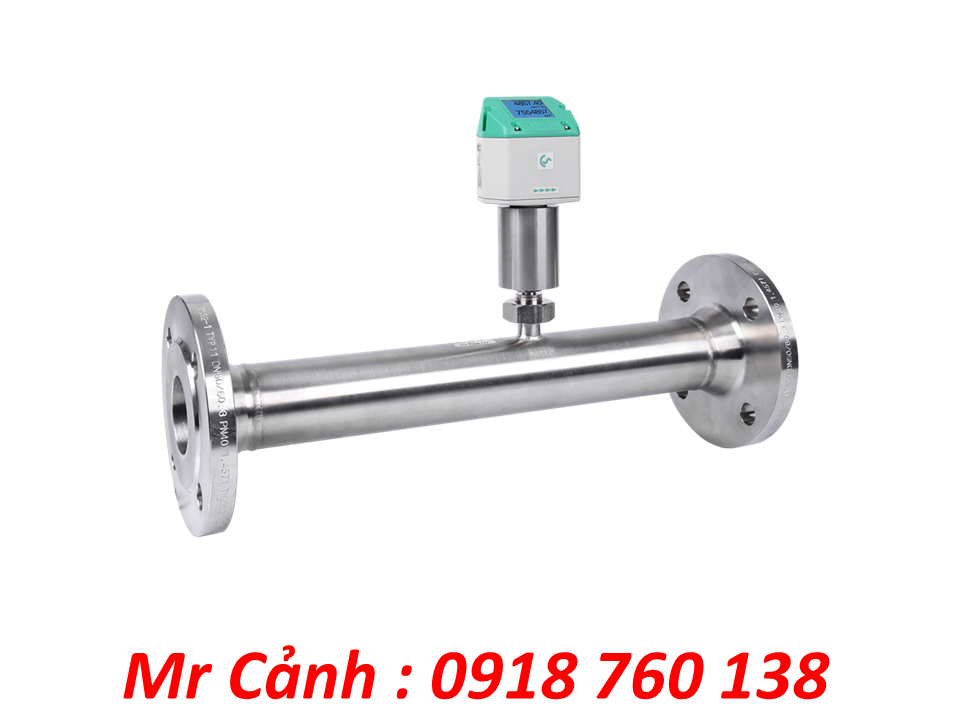

Thông số kỹ thuật của Cảm biến lưu lượng chênh lệch áp suất VD520 – CS Instrument
1. Nguyên lý đo:
-
Nguyên lý đo: Chênh áp (Differential Pressure Measuring Principle).
-
Sử dụng ống Pitot trung bình (averaging pitot tube) để đo chênh lệch áp suất, từ đó suy ra vận tốc và lưu lượng.
2. Môi trường đo và dải đo:
-
Môi trường đo: Không khí và các loại khí không ăn mòn, bao gồm: Khí nén, Nitơ (N2), Argon (Ar), Carbon dioxide (CO2), Oxy (O2), Nitơ oxit (N2O), Khí tự nhiên (NG), Helium (He), Propan (C3H8), Metan (CH4), Biogas (Methane 50%: CO2 50%), Hydro (H2), và các hỗn hợp khí khác (theo yêu cầu).
-
Dải đo:
-
Vận tốc: 2 đến 224 m/s (hoặc lên đến 600 m/s với một số cấu hình đặc biệt cho khí nén).
-
Chênh lệch áp suất: 0.04 đến 500 mbar (đối với khí).
-
Tỷ lệ Turn Down (Span): 1:100 / 300 (rất rộng, cho phép đo chính xác cả lưu lượng rất nhỏ).
3. Độ chính xác và thời gian phản hồi:
-
Độ chính xác:
-
± 1.5% giá trị đo (m.v.)
-
± 0.3% toàn thang đo (f.s.)
-
Thời gian phản hồi (t99): < 1 giây.
4. Điều kiện hoạt động:
-
Nhiệt độ môi chất: -30 °C đến +80 °C.
-
Nhiệt độ môi trường (vỏ thiết bị): -20 °C đến +70 °C.
-
Áp suất hoạt động: -1 đến 30 bar(g) (có tùy chọn lên đến 40 bar).
5. Nguồn cấp và ngõ ra tín hiệu:
-
Nguồn cấp: 18 đến 36 VDC, công suất tiêu thụ tối đa 5W.
-
Ngõ ra tín hiệu tiêu chuẩn:
-
RS 485 (Modbus-RTU).
-
Tín hiệu analog 4-20 mA.
-
Ngõ ra xung (pulse).
-
Ngõ ra tùy chọn:
-
Giao diện Ethernet (PoE).
-
M-Bus.
6. Cấu tạo và lắp đặt:
-
Kiểu kết nối/Đường kính ống:
-
VD520 được thiết kế để lắp đặt trực tiếp vào đường ống với các phần đo giảm đường kính bên trong để tăng độ chính xác.
-
Các đường kính danh định có sẵn (DN – Nominal Diameter) bao gồm: DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100.
-
Có các tùy chọn giảm đường kính bên trong (e.g., DN 25 giảm xuống DN 15, DN 50 giảm xuống DN 32, v.v.) để tối ưu hóa dải đo cho từng ứng dụng cụ thể.
-
Kết nối mặt bích (Flange) là phổ biến nhất cho VD520.
-
Vật liệu: Thép không gỉ (Stainless steel) 1.4301 / 1.4404.
-
Cấp bảo vệ: IP 65.
-
Màn hình hiển thị: Tích hợp màn hình hiển thị trực quan, hiển thị lưu lượng tức thời, tổng lưu lượng, nhiệt độ và áp suất (nếu có cảm biến áp suất tích hợp). Có thể cài đặt các thông số trực tiếp trên màn hình.
7. Tính năng đặc biệt:
-
Đo trực tiếp: Cung cấp thông tin về lưu lượng, tổng tiêu thụ, nhiệt độ và áp suất.
-
Độ nhạy cao: Cảm biến chênh áp có độ nhạy độc đáo, đo chính xác ngay cả ở vận tốc thấp (từ < 2 m/s).
-
Thiết kế chắc chắn: Không có bộ phận chuyển động, giảm thiểu nhu cầu bảo trì và tăng độ bền.
-
Tổn thất áp suất thấp: Nhờ sự cản trở đường kính ống tối thiểu.
-
Chức năng chẩn đoán: Cung cấp các chức năng chẩn đoán toàn diện có thể đọc trên màn hình hoặc qua Modbus-RTU.
-
Thích hợp cho khí nén ẩm: VD520 đặc biệt được thiết kế để đo lưu lượng khí nén ẩm sau máy nén.
-
Cảm biến có thể tháo rời: Đầu cảm biến có thể được tháo rời để hiệu chuẩn mà không cần tháo toàn bộ thân cảm biến khỏi đường ống.
VD520 là một giải pháp mạnh mẽ và đáng tin cậy cho việc giám sát lưu lượng khí trong nhiều ứng dụng công nghiệp, đặc biệt là nơi đòi hỏi độ chính xác cao và khả năng chịu được môi trường khắc nghiệt.
Liên hệ ngay với chúng tôi để được tư vấn chi tiết về Cảm biến lưu lượng chênh lệch áp suất VD520 và nhận giải pháp đo lường phù hợp nhất với nhu cầu của bạn!
