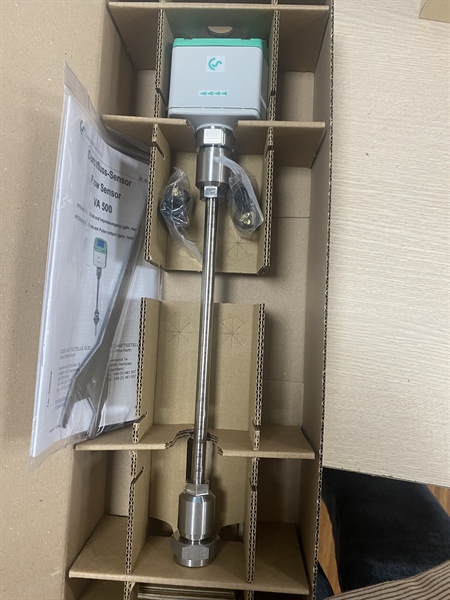

Đồng hồ đo lưu lượng khí VA500 là dòng đồng hồ đo lưu lượng khí nén và gas. Cảm biến đo lưu lượng khí có xuất xứ từ hãng CS Instrument - Đức.
Đồng hồ đo lưu lượng khí CS VA500 dùng để đo lưu lượng khí nén ,đo lưu lượng khí nitrogen, argon, helium, CO2, O2 ,... Với tiêu chuẩn IP65 nên được sử dụng trong nhà, không dùng ngoài trời.
Cảm biến dùng để đo lưu lượng khí nén, khí CO2, N2, Oxy,...với đường kính ống tùy chỉnh từ DN15-DN300. Chiều dài que đo cảm biến từ 200mm đến 300mm.
Đồng hồ đo lưu lượng khí CS VA500 dùng để đo lưu lượng khí nén ,đo lưu lượng khí nitrogen, argon, helium, CO2, O2 ,... Với tiêu chuẩn IP65 nên được sử dụng trong nhà, không dùng ngoài trời.
Cảm biến dùng để đo lưu lượng khí nén, khí CO2, N2, Oxy,...với đường kính ống tùy chỉnh từ DN15-DN300. Chiều dài que đo cảm biến từ 200mm đến 300mm.
Ưu điểm của đồng hồ đo lưu lượng VA 500:
Đo lưu lượng khối lượng đầu ra trực tiếp của lưu lượng khối lượng tiêu chuẩn
Độ chính xác cao ở tốc độ dòng chảy nhỏ cũng như cao hơn
Áp suất và nhiệt độ được bù theo nguyên lý dòng nhiệt
Cài đặt nhanh chóng và dễ dàng thông qua van bi ½"
Không có bộ phận chuyển động, do đó bảo trì thấp
Giảm áp suất thấp biến mất do tắc nghẽn đường kính thấp biến mất
Có thể được sử dụng cho khí nén và các loại khí không ăn mòn như nitơ, oxy, argon, heli.
Đặc điểm nổi bật của cảm biến đo lưu lượng khí CS VA500
• Bao gồm đo nhiệt độ
• Giao diện RS485, Modbus-RTU theo tiêu chuẩn
• Màn hình tích hợp hiển thị lưu lượng tức thời m³/h và tổng lưu lượng m³
• Có nhiều size tương ứng với từng phạm vi đo, từ 1/2” đến DN1000
• Dễ dàng cài đặt dưới áp lực
• Đầu ra Analog 4~20 mA cho m³/h hoặc m³/phút
• Đầu ra xung cho m³ hoặc M-Bus (tùy chọn)
• Đường kính bên trong có thể điều chỉnh bằng phím trên màn hình hiển thị
• Lưu lượng tiêu thụ có thể được đặt lại
• Có thể thực hiện thao tác điều chỉnh ngay trên màn hình các thông số sau: điều kiện tham chiếu, °C và mbar, tỷ lệ 4~20 mA, trọng lượng xung
• Tùy chọn: Có thể thực hiện phép đo 2 chiều và đọc giá trị đo được cho mỗi hướng dòng chảy. Các mũi tên xanh lam hoặc xanh lục trong màn hình cho biết hướng của dòng chảy.
Cảm biến đo lưu lượng khí VA500 của hãng CS Instrument có thể cài đặt dễ dàng và đơn giản dưới áp lực
1, Cảm biến đo lưu lượng khí CS VA500 có kết nối chân ren G1/2”. Khi lắp đặt vào đường ống cần được gắn với van bi 1/2”. Để lắp vào các đường kính ống khác nhau, VA500 có sẵn trong các chiều dài đầu dò sau: 120, 160, 220, 300, 400 mm.
Vị trí chính xác của cảm biến là ở giữa đường ống. Đầu dò cảm biến được khắc nhiều độ dài khác nhau. Chiều sâu lắp tối đa tương ứng với chiều dài đầu dò tương ứng. Ví dụ: VA500 với chiều dài đầu dò 220mm có độ sâu lắp tối đa là 220mm.
2, Nếu không có vị trí đo phù hợp với van bi 1/2”. Có hai khả năng để thiết lập điểm đo như sau:
A-Hàn một đầu ren 1/2” trên đường ống và bắt vít một van bi 1/2” vào
B-Khoan tại một điểm trên đường ống, sau đó lắp đặt theo như mô tả phần A.
3, Đồng hồ đo lưu lượng CS VA500 có phạm vi đo lớn. Thậm chí có thể đáp ứng các yêu cầu đòi hỏi đo mức tiêu thụ lưu lượng lớn trong đường kính ống nhỏ.
Nguyên lý hoạt động:
Cảm biến đo lưu lượng VA500 được hoạt động dựa trên nguyên lý đo lưu lượng Coriolis. Cảm biến bao gồm một ống uốn cong, trong đó chất lỏng được bơm thông qua. Trong khi chất lỏng chảy qua ống, cảm biến sẽ tạo ra một tín hiệu dao động đối với từng khoảng thời gian nhất định.
Đồng thời, trong quá trình chảy qua ống, chất lỏng sẽ bị tác động bởi lực Coriolis, gây ra một lực xoay trên cảm biến. Lực xoay này sẽ được đo bởi cảm biến và chuyển đổi thành một tín hiệu điện tử, biểu thị cho lưu lượng chất lỏng đi qua ống.
Sau đó, tín hiệu này sẽ được xử lý bởi bộ điều khiển để tính toán lưu lượng chất lỏng chính xác
Ứng dụng:
Cảm biến lưu lượng nhiệt trong xử lý nước thải
Chống ồn dưới nước / Rèm bong bóng
Phân tích hiệu quả-FAD cho máy nén
Đồng hồ đo lưu lượng dành cho chuyên gia - tùy chọn với sự chấp thuận của ATEX
Đồng hồ đo lưu lượng khí oxy hóa
Cảm biến tiêu thụ và đồng hồ đo lưu lượng khí trơ
Đồng hồ đo lưu lượng khí độc và ăn mòn
Máy đo mức tiêu thụ oxy, hydro, carbon dioxide
Máy đo mức tiêu thụ nitơ trong quá trình lưu hóa lốp xe
Máy đo tiêu thụ để đo khí trong ngành hàng không vũ trụ
Máy đo lưu lượng và tiêu thụ để đo khí trong ngành công nghiệp ô tô
Máy đo tiêu thụ để đo khí trong gia công kim loại
Cảm biến tiêu thụ để đo lưu lượng oxy
Máy đo mức tiêu thụ argon và nitơ trong hóa học
Đo lường tiêu thụ nitơ trong ngành công nghiệp thực phẩm
Máy đo tiêu thụ nội tuyến cho máy tạo nitơ
Đo lưu lượng trong hỗn hợp khí như khí nguồn
Đo khí thực phẩm
Đo tốc độ dòng chảy trong dây chuyền sản xuất khí nén trong lĩnh vực mỹ phẩm
Đo lưu lượng máy nén Turbo
