Ống Bảo Vệ Đồng Hồ Nhiệt (Thermowell): Giải Pháp Tối Ưu cho Đo Lường Nhiệt Độ Công Nghiệp
Trong các hệ thống công nghiệp, việc đo lường nhiệt độ một cách chính xác và đáng tin cậy là vô cùng quan trọng để đảm bảo hiệu suất, an toàn và chất lượng sản phẩm. Tuy nhiên, các thiết bị đo nhiệt độ như cảm biến nhiệt, nhiệt kế thường phải làm việc trong môi trường khắc nghiệt với áp suất cao, lưu chất ăn mòn, hoặc dòng chảy mạnh. Để bảo vệ chúng khỏi những tác động tiêu cực này, ống bảo vệ đồng hồ nhiệt (hay còn gọi là thermowell) trở thành một phụ kiện không thể thiếu.
Ống Bảo Vệ Đồng Hồ Nhiệt Là Gì?

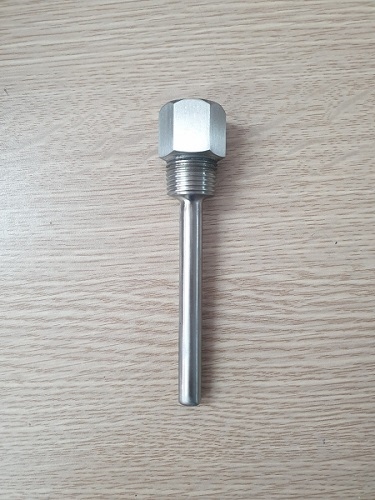

Ống bảo vệ đồng hồ nhiệt là một ống kim loại hình trụ, một đầu được bịt kín (hoặc có dạng đặc khoan lỗ ở giữa), được thiết kế để bao bọc và bảo vệ các thiết bị đo nhiệt độ khỏi các điều kiện khắc nghiệt của môi trường đo. Thiết bị đo nhiệt độ sẽ được lắp đặt bên trong ống bảo vệ này, trong khi ống bảo vệ được gắn trực tiếp vào đường ống hoặc bồn chứa nơi cần đo nhiệt độ.
Tại Sao Cần Sử Dụng Ống Bảo Vệ Đồng Hồ Nhiệt?
Việc sử dụng ống bảo vệ đồng hồ nhiệt mang lại nhiều lợi ích quan trọng:
-
Bảo vệ thiết bị đo: Ống bảo vệ tạo ra một lớp rào chắn vật lý, ngăn chặn sự tiếp xúc trực tiếp của thiết bị đo với lưu chất quá trình có thể gây ăn mòn, mài mòn, hoặc hư hỏng do áp suất và dòng chảy.
-
Kéo dài tuổi thọ thiết bị: Bằng cách bảo vệ thiết bị đo khỏi các tác động xấu từ môi trường, ống bảo vệ giúp kéo dài tuổi thọ và đảm bảo độ ổn định của phép đo trong thời gian dài.
-
Thuận tiện cho việc bảo trì và thay thế: Khi cần bảo trì hoặc thay thế thiết bị đo, người vận hành có thể dễ dàng tháo thiết bị ra khỏi ống bảo vệ mà không cần dừng toàn bộ quy trình công nghiệp hoặc xả hệ thống.
-
Đảm bảo an toàn: Trong các ứng dụng có áp suất cao hoặc lưu chất độc hại, ống bảo vệ giúp cách ly thiết bị đo, giảm thiểu nguy cơ rò rỉ và đảm bảo an toàn cho người vận hành.
-
Duy trì độ chính xác của phép đo: Mặc dù có thêm một lớp vật liệu giữa thiết bị đo và môi trường, các ống bảo vệ được thiết kế để dẫn nhiệt tốt, đảm bảo nhiệt độ được truyền đến cảm biến một cách hiệu quả, duy trì độ chính xác của phép đo.
Các Loại Ống Bảo Vệ Đồng Hồ Nhiệt Phổ Biến
Ống bảo vệ đồng hồ nhiệt có nhiều loại khác nhau, được phân loại dựa trên vật liệu, kiểu kết nối và hình dạng:
-
Theo vật liệu:
-
Thép không gỉ (Stainless Steel): Phổ biến nhất do khả năng chống ăn mòn tốt, chịu được nhiệt độ và áp suất cao. Các loại thường dùng là SS304, SS316, SS316L.
-
Hợp kim chịu nhiệt (Heat-resistant Alloys): Inconel, Hastelloy, Monel, thích hợp cho môi trường nhiệt độ và ăn mòn cực cao.
-
Thép Carbon (Carbon Steel): Sử dụng cho các ứng dụng ít khắc nghiệt về ăn mòn và nhiệt độ.
-
Theo kiểu kết nối:
-
Nối ren (Threaded): Dễ dàng lắp đặt và tháo rời, thường dùng cho các hệ thống áp suất thấp và trung bình. Các tiêu chuẩn ren phổ biến là NPT, BSP.
-
Nối bích (Flanged): Sử dụng cho các hệ thống áp suất cao và kích thước đường ống lớn, đảm bảo độ kín và độ bền cao. Các tiêu chuẩn bích phổ biến là JIS, ANSI, DIN.
-
Hàn (Welded): Tạo kết nối vĩnh viễn, chịu được áp suất và nhiệt độ rất cao, thường được sử dụng trong các ứng dụng đặc biệt.
-
Theo hình dạng:
-
Thân thẳng (Straight Shank): Dạng đơn giản và phổ biến nhất.
-
Thân thuôn (Tapered Shank): Giảm rung động và tăng độ bền cơ học trong dòng chảy tốc độ cao.
-
Thân bậc (Stepped Shank): Kết hợp ưu điểm của cả thân thẳng và thân thuôn.
Ứng Dụng Của Ống Bảo Vệ Đồng Hồ Nhiệt
Ống bảo vệ đồng hồ nhiệt được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm:
-
Hóa chất và dầu khí: Đo nhiệt độ trong các quy trình sản xuất hóa chất, lọc dầu, khai thác khí đốt với các lưu chất ăn mòn và áp suất cao.
-
Điện lực: Đo nhiệt độ trong lò hơi, turbine, hệ thống làm mát.
-
Thực phẩm và đồ uống: Đo nhiệt độ trong các quy trình chế biến, thanh trùng, đảm bảo vệ sinh và chất lượng sản phẩm.
-
Dược phẩm: Đo nhiệt độ trong các quá trình sản xuất thuốc, yêu cầu độ chính xác và vệ sinh cao.
-
Xử lý nước và nước thải: Đo nhiệt độ trong các bể chứa, đường ống dẫn nước với các hóa chất xử lý.
-
Sản xuất giấy và bột giấy: Đo nhiệt độ trong các công đoạn nấu, tẩy trắng.
Lựa Chọn Ống Bảo Vệ Đồng Hồ Nhiệt Phù Hợp
Việc lựa chọn ống bảo vệ đồng hồ nhiệt phù hợp là rất quan trọng để đảm bảo hiệu quả bảo vệ và độ chính xác của phép đo. Các yếu tố cần xem xét bao gồm:
-
Loại thiết bị đo nhiệt độ: Kích thước và kiểu kết nối của cảm biến hoặc nhiệt kế.
-
Điều kiện môi trường đo: Nhiệt độ, áp suất, tốc độ dòng chảy, tính chất ăn mòn của lưu chất.
-
Vật liệu của ống bảo vệ: Cần tương thích với lưu chất và điều kiện nhiệt độ, áp suất.
-
Kiểu kết nối: Phù hợp với hệ thống đường ống hoặc bồn chứa.
-
Chiều dài ngâm (Insertion Length): Đảm bảo đầu cảm biến được đặt đúng vị trí trong dòng chảy để có kết quả đo chính xác.
-
Tiêu chuẩn và quy định: Tuân thủ các tiêu chuẩn công nghiệp và yêu cầu kỹ thuật của dự án.
Kết Luận
Ống bảo vệ đồng hồ nhiệt đóng vai trò then chốt trong việc bảo vệ các thiết bị đo nhiệt độ và đảm bảo độ tin cậy của quá trình đo lường trong môi trường công nghiệp khắc nghiệt. Việc lựa chọn và sử dụng đúng loại ống bảo vệ không chỉ giúp kéo dài tuổi thọ của thiết bị, giảm chi phí bảo trì mà còn góp phần nâng cao hiệu suất và an toàn cho toàn bộ hệ thống.
