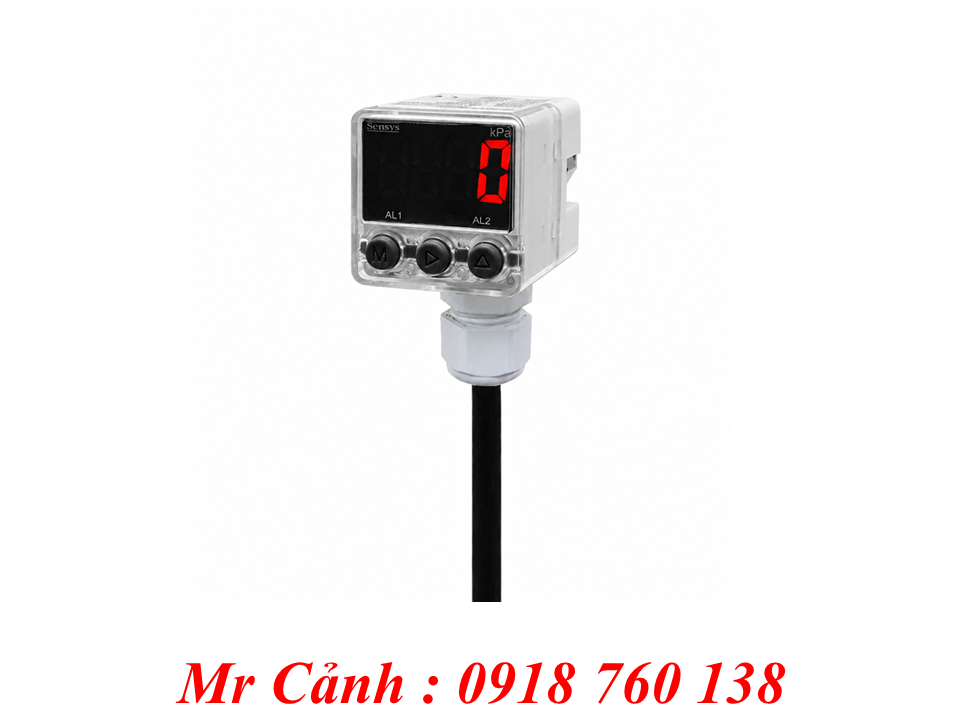

SMA(WP) là dòng đồng hồ đo áp suất kỹ thuật số (digital pressure gauge/switch) của hãng Sensys (Sensor System Technology Co., Ltd - Hàn Quốc), tích hợp cảm biến áp suất, màn hình hiển thị và công tắc báo động trong cùng một thân thiết bị kích thước nhỏ gọn chỉ 30x30mm.
SMA(WP) là dòng đồng hồ đo áp suất kỹ thuật số (digital pressure gauge/switch) của hãng Sensys (Sensor System Technology Co., Ltd - Hàn Quốc), tích hợp cảm biến áp suất, màn hình hiển thị và công tắc báo động trong cùng một thân thiết bị kích thước nhỏ gọn chỉ 30x30mm.
SMA(WP) có 4 mã model chính chia thành 2 nhóm chức năng: SMAJ và SMAK dùng để đo áp suất thông thường (Gauge/Absolute) cho chất khí và chất lỏng; SMAN và SMAO chuyên dùng để đo áp suất chênh lệch (Differential Pressure). Thiết bị đạt chuẩn bảo vệ IP65 và đã được chứng nhận UL, phù hợp cho nhiều ứng dụng công nghiệp.
|
Tiêu chí |
Thông số |
|---|---|
|
Model |
SMAJ, SMAK (áp suất thường) / SMAN, SMAO (áp suất chênh lệch) |
|
Dải đo - SMAJ, SMAK |
0~0,1...70MPa (Gauge/Absolute); -0,1~0,1...70MPa (Gauge); 0~-100kPa (Gauge) |
|
Dải đo - SMAN, SMAO |
0~10kPa...2,5MPa (Differential) |
|
Độ chính xác hiển thị |
±0,5%FS (25°C) |
|
Ảnh hưởng nhiệt độ (Thermal Effect) |
±3%FS (0~50°C) |
|
Nhiệt độ hoạt động |
-10~50°C |
|
Nhiệt độ bảo quản |
-20~80°C |
|
Màn hình hiển thị |
LED màu đỏ, ±1999 Digit |
|
Nguồn cấp (Excitation) |
12~24Vdc ±10% (Ripple P-P tối đa 10%), dòng tối đa 60mA, Class 2 |
|
Ngõ ra Switch (Switching Signal) |
2 kênh NPN hoặc PNP open collector, dòng tối đa 80mA (24Vdc) |
|
Ngõ ra Analog (Analog Signal) |
1~5V, 0~5V, 0~10Vdc (±2%FS), hoặc 4~20mA (3 dây) (±2%FS) |
|
Thời gian đáp ứng (Response Time) |
2,5 / 20 / 100 / 500 / 1000 / 2000 ms |
|
Áp suất thử (Proof Pressure) - SMAJ, SMAK |
X1,5 lần dải đo |
|
Áp suất thử (Proof Pressure) - SMAN, SMAO |
Áp suất dương X2, áp suất âm X1 lần dải đo |
|
Áp suất đường ống (Line Pressure) - SMAN, SMAO |
7MPa |
|
Cổng kết nối áp suất - SMAJ, SMAK |
R(PT)1/4", LOK, VCR (có thể yêu cầu kiểu kết nối khác) |
|
Cổng kết nối áp suất - SMAN, SMAO |
R(PT)1/4"(F), UNF 7/16 (Flare Fitting) (có thể yêu cầu kiểu kết nối khác) |
|
Vật liệu tiếp xúc môi chất - SMAJ, SMAK |
STS316L, STS304 |
|
Vật liệu tiếp xúc môi chất - SMAN, SMAO |
STS316L, VITON |
|
Cấp bảo vệ (Protection) |
IP65 (theo tiêu chuẩn IEC60529) |
|
Điều kiện môi trường lắp đặt |
Sử dụng trong nhà; độ ẩm 35~85%RH; cấp quá điện áp (Overvoltage category) II; cấp độ ô nhiễm (Pollution degree) 2 |
|
Kích thước thân |
30 x 30 mm (Compact) |
|
Chứng nhận |
UL Certified |
|
Dây kết nối |
Nâu: Power+ (12~24VDC) / Xám: Analog output+ / Đen: Alarm 1 / Trắng: Alarm 2 / Xanh dương: Com. |
|
Tùy chọn lắp đặt |
Lắp đứng, lắp ngang, Bracket A, Bracket B, Bộ lắp panel (Panel Mounting Bracket Set), Bộ lắp panel kèm nắp bảo vệ mặt trước |
SMA(WP) là thiết bị đo áp suất kỹ thuật số dạng nhỏ gọn, tích hợp trong một thân duy nhất gồm: cảm biến áp suất, màn hình hiển thị LED và mạch công tắc báo động (switch). Với kích thước chỉ 30x30mm, SMA(WP) phù hợp cho các vị trí lắp đặt có không gian hạn chế trên tủ điện hoặc hệ thống máy móc.
Thiết bị chia thành 2 nhóm mã hàng theo chức năng đo: nhóm SMAJ (lắp đứng) và SMAK (lắp ngang) dùng để đo áp suất Gauge hoặc Absolute thông thường; nhóm SMAN (lắp đứng) và SMAO (lắp ngang) chuyên dùng để đo áp suất chênh lệch (Differential Pressure) giữa 2 điểm đo, có cổng áp suất cao (High Pressure Port) và cổng áp suất thấp (Low Pressure Port) riêng biệt.
SMA(WP) hỗ trợ đồng thời ngõ ra analog (1~5V, 0~5V, 0~10Vdc hoặc 4~20mA) và 2 kênh ngõ ra switch dạng NPN hoặc PNP open collector, cho phép vừa giám sát giá trị áp suất liên tục vừa cấu hình cảnh báo ngưỡng áp suất trên cùng một thiết bị.
- Thiết kế nhỏ gọn 30x30mm, tiết kiệm không gian lắp đặt trên tủ điện hoặc hệ thống.
- Màn hình LED đỏ hiển thị số ±1999 digit, dễ đọc giá trị áp suất trực tiếp trên thiết bị.
- Tích hợp đồng thời ngõ ra analog (1~5V, 0~5V, 0~10Vdc, 4~20mA) và 2 kênh ngõ ra switch (NPN hoặc PNP), linh hoạt khi tích hợp vào hệ thống điều khiển.
- Hỗ trợ 4 chế độ báo động (Hi Mode, Low Mode, A Mode, B Mode) đáp ứng nhiều kịch bản giám sát ngưỡng áp suất khác nhau.
- Có chức năng chống rung tín hiệu (Anti-chattering) cho cả báo động và ngõ ra analog, giúp tín hiệu ổn định hơn.
- Cho phép điều chỉnh zero, quy đổi đơn vị đo (Unit Conversion) và khóa phím (Key Lock) trực tiếp trên thiết bị.
- Đạt cấp bảo vệ IP65 theo tiêu chuẩn IEC60529, phù hợp môi trường công nghiệp có bụi, ẩm.
- Đã được chứng nhận UL.
- Có nhóm model chuyên dùng đo áp suất chênh lệch (SMAN, SMAO) bên cạnh nhóm đo áp suất thường (SMAJ, SMAK).
- Nhiều tùy chọn lắp đặt: lắp đứng, lắp ngang, Bracket A, Bracket B, hoặc lắp âm panel (có thể kèm nắp bảo vệ mặt trước).
Theo nhà sản xuất, SMA(WP) được ứng dụng trong các lĩnh vực sau:
- Điều khiển quá trình (Process control)
- Hệ thống thủy lực và khí nén (Hydraulics & Pneumatic)
- Điều khiển máy nén khí (Compressor Control)
- Hệ thống làm lạnh (Chillers)
- Thiết bị làm lạnh, cấp đông (Refrigeration Equipment)
- Kiểm soát mức chất lỏng (Liquid Level Controls)
- Hệ thống kiểm tra rò rỉ (Leak Tester System)
- Thiết bị sản xuất bán dẫn (Semiconductor Manufacturing Equipment)
Nên cân nhắc lựa chọn SMA(WP) trong các trường hợp:
- Cần một thiết bị vừa hiển thị áp suất vừa có chức năng báo động (switch) trong một thân nhỏ gọn, thay vì lắp riêng đồng hồ đo và công tắc áp suất.
- Không gian lắp đặt trên tủ điện hoặc hệ thống hạn chế, cần thiết bị kích thước nhỏ (30x30mm).
- Cần đo áp suất chất khí/chất lỏng thông thường (Gauge/Absolute) → chọn nhóm SMAJ (lắp đứng) hoặc SMAK (lắp ngang).
- Cần đo áp suất chênh lệch giữa 2 điểm trong hệ thống (ví dụ theo dõi độ chênh áp qua lọc, van...) → chọn nhóm SMAN (lắp đứng) hoặc SMAO (lắp ngang).
- Hệ thống điều khiển cần đồng thời tín hiệu analog liên tục (để giám sát/ghi nhận) và tín hiệu switch rời rạc (để cảnh báo ngưỡng).
- Cần thiết bị đạt cấp bảo vệ IP65 và chứng nhận UL cho môi trường công nghiệp.
- Cần linh hoạt phương án lắp đặt (đứng, ngang, gá bracket, hoặc âm panel).
Có. Hai mã model SMAN (lắp đứng) và SMAO (lắp ngang) chuyên dùng để đo áp suất chênh lệch, với dải đo 0~10kPa...2,5MPa.
Thiết bị hỗ trợ cả 2 loại, với 2 kênh ngõ ra switch dạng NPN hoặc PNP open collector, dòng tối đa 80mA ở 24Vdc.
Thiết bị hỗ trợ ngõ ra 1~5V, 0~5V, 0~10Vdc (độ chính xác ±2%FS) hoặc 4~20mA theo kiểu 3 dây (±2%FS).
Độ chính xác hiển thị là ±0,5%FS ở 25°C; ảnh hưởng nhiệt độ trong dải 0~50°C là ±3%FS.
Thiết bị đạt cấp bảo vệ IP65 theo tiêu chuẩn IEC60529 và đã được chứng nhận UL.
Nhóm SMAJ, SMAK sử dụng vật liệu STS316L và STS304; nhóm SMAN, SMAO sử dụng STS316L và VITON.
SMA(WP) là lựa chọn phù hợp cho các hệ thống công nghiệp cần một thiết bị đo áp suất kỹ thuật số nhỏ gọn, tích hợp sẵn chức năng báo động switch, với ưu điểm là hỗ trợ đồng thời nhiều loại tín hiệu ngõ ra (analog và switch NPN/PNP), đạt chuẩn bảo vệ IP65 và chứng nhận UL.
Khi cần tư vấn lựa chọn cấu hình SMA(WP) phù hợp, nên cung cấp các thông tin: loại áp suất cần đo (thường hay chênh lệch), dải áp suất, kiểu lắp đặt (đứng/ngang), loại ngõ ra switch (NPN/PNP), loại ngõ ra analog mong muốn, kiểu cổng kết nối áp suất và chiều dài cáp cần dùng để tránh chọn sai model.
