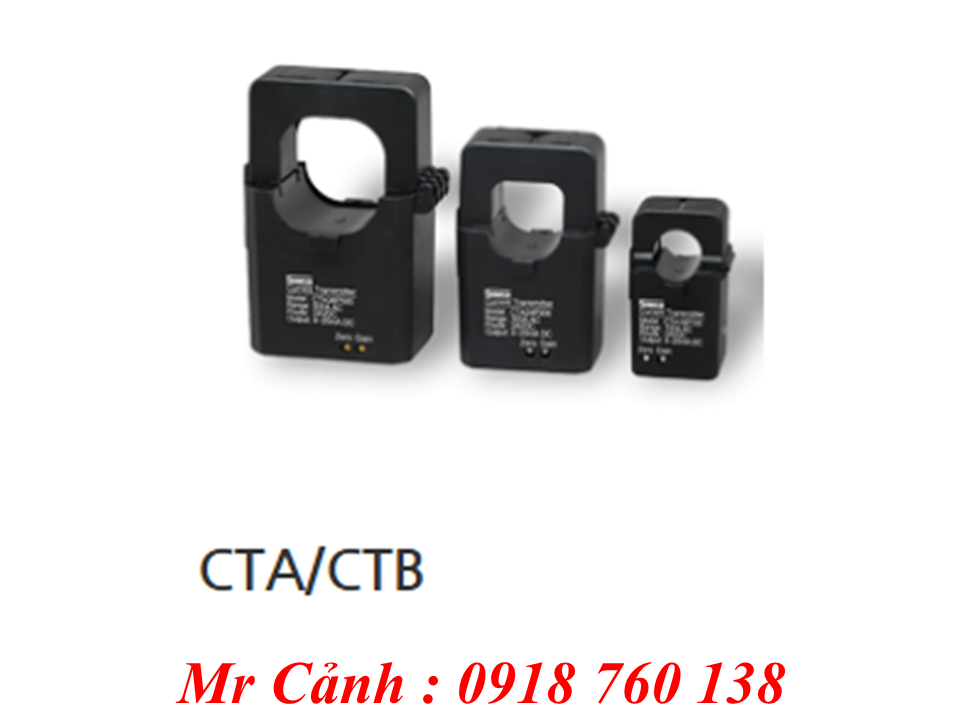

Cảm Biến Dòng Điện AC Split Core CTA, CTB: Thông Số Kỹ Thuật & Ứng Dụng

CTA và CTB là dòng cảm biến dòng điện xoay chiều (AC Current Transmitter) dạng Split Core thuộc thương hiệu Sensys (Sensor System Technology Inc., Hàn Quốc), dùng để giám sát dòng điện của các thiết bị điện trong hệ thống công nghiệp. Tín hiệu dòng điện đo được sẽ được chuyển đổi thành tín hiệu chuẩn 4-20mA, phù hợp với các ứng dụng theo dõi xu hướng tải (giám sát dòng điện).

Điểm nhận diện của dòng sản phẩm này là thiết kế lõi tách rời (Split Core) - trong quá trình lắp đặt không cần phải tháo rời dây dẫn điện, giúp việc lắp đặt trở nên đơn giản và có thể thực hiện trên hệ thống đang vận hành. CTA đáp ứng các dải đo từ 10A đến 600A với nhiều kích thước lỗ đo, trong khi CTB đáp ứng dải đo lớn hơn, lên đến 1000A.

1. Bảng thông số kỹ thuật CTA, CTB

Tiêu chí	Thông số
Loại sản phẩm	Cảm biến dòng điện AC dạng Split Core (Current Transmitter)
Hãng sản xuất	Sensys - Sensor System Technology Inc. (Hàn Quốc)
Cấu trúc	Split core (lõi tách rời)
Dải đo - model CTA	10A AC, 50A AC, 100A AC, 200A AC, 300A AC, 500A AC, 600A AC
Dải đo - model CTB	1000A AC
Đường kính lỗ đo Ø16	Áp dụng cho CTA dải 10A, 50A AC
Đường kính lỗ đo Ø24	Áp dụng cho CTA dải 100A, 200A AC
Đường kính lỗ đo Ø36	Áp dụng cho CTA dải 300A, 500A, 600A AC
Kích thước lỗ đo CTB	60 x 40 mm
Độ chính xác	±1% FS
Điện áp cấp nguồn	12Vdc (±5%) hoặc 24Vdc (±5%)
Dòng tiêu thụ	≤25mA
Ngõ ra analog	4-20mA (2 dây)
Trở kháng tải	250Ω
Tốc độ đáp ứng - CTA	≤200ms
Tốc độ đáp ứng - CTB	≤350ms
Hiệu chỉnh tại hiện trường	Model CTA có thể điều chỉnh Zero, Gain
Dải nhiệt độ sử dụng	-20 ~ 70°C
Dải nhiệt độ bảo quản	-25 ~ 70°C
Kích thước ngoài - CTA lỗ Ø16	32,2 x 55 x 37,7 mm
Kích thước ngoài - CTA lỗ Ø24	53 x 75 x 41,4 mm
Kích thước ngoài - CTA lỗ Ø36	66 x 92 x 48,5 mm
Kích thước ngoài - CTB (60x40)	114 x 140 x 54 mm
Quy tắc đặt tên model	CTA/CTB + mã lỗ đo (16P/24P/36P/40P) + mã dải đo (10/50/100/200/300/500/600/1000) - mã code bán hàng
Ứng dụng	IoT lĩnh vực môi trường, phân tích xu hướng tải, giám sát động cơ và bơm trong quy trình, giám sát dòng điện thiết bị gia nhiệt điện

2. Cảm biến dòng điện CTA, CTB là gì?

CTA và CTB là các model cảm biến/transmitter dòng điện AC dạng split core, dùng để giám sát dòng điện chạy qua dây dẫn của các thiết bị điện trong nhà máy, hệ thống công nghiệp. Thiết bị đo dòng điện AC và chuyển đổi thành tín hiệu ngõ ra chuẩn công nghiệp 4-20mA để truyền về PLC, bộ điều khiển hoặc hệ thống giám sát (SCADA/IoT).

Nhờ cấu trúc split core (lõi tách rời), khi lắp đặt không cần ngắt hoặc tháo rời dây dẫn điện đang đấu nối - chỉ cần mở lõi, kẹp quanh dây dẫn cần đo rồi đóng lại. Đây là ưu điểm quan trọng khi cần lắp đặt cảm biến trên hệ thống điện đã đi vào vận hành mà không muốn dừng thiết bị.

CTA là model đo dải nhỏ đến trung bình (10A đến 600A) với nhiều kích thước lỗ đo (Ø16, Ø24, Ø36) để phù hợp với đường kính dây dẫn khác nhau, đồng thời cho phép hiệu chỉnh Zero và Gain tại hiện trường. CTB là model đo dải dòng lớn hơn, lên tới 1000A, với kích thước lỗ đo hình chữ nhật 60x40mm phù hợp cho các thanh cái (busbar) hoặc bó dây dẫn lớn.

3. Nguyên lý hoạt động

CTA, CTB hoạt động dựa trên nguyên lý biến dòng (current transformer): khi dòng điện AC chạy qua dây dẫn xuyên qua lõi của cảm biến, dòng điện này sinh ra từ trường biến thiên, cảm ứng lên cuộn dây thứ cấp bên trong lõi một dòng điện tỷ lệ với dòng điện sơ cấp cần đo.

Tín hiệu cảm ứng này sau đó được mạch điện tử bên trong thiết bị xử lý và chuyển đổi thành tín hiệu ngõ ra chuẩn công nghiệp 4-20mA - dạng tín hiệu ổn định, ít bị nhiễu khi truyền đi xa, dễ dàng kết nối với PLC, bộ hiển thị hoặc hệ thống giám sát từ xa.

4. Ưu điểm của CTA, CTB

- Thiết kế split core (lõi tách rời) giúp lắp đặt nhanh chóng, không cần tháo rời dây dẫn điện hiện có.

- Dải đo rộng, từ 10A đến 1000A, đáp ứng nhiều quy mô tải khác nhau trong cùng một dòng sản phẩm (CTA cho tải nhỏ - trung bình, CTB cho tải lớn).

- Ngõ ra chuẩn công nghiệp 4-20mA (2 dây), dễ dàng tích hợp với PLC, bộ điều khiển, hệ thống SCADA hoặc IoT.

- Độ chính xác ±1% FS, đảm bảo độ tin cậy cho việc giám sát dòng điện.

- Model CTA có thể điều chỉnh Zero, Gain tại hiện trường, thuận tiện cho việc hiệu chuẩn.

- Tốc độ đáp ứng nhanh (≤200ms với CTA, ≤350ms với CTB), phù hợp cho giám sát gần thời gian thực.

- Dải nhiệt độ hoạt động rộng (-20~70°C), phù hợp lắp đặt trong nhiều môi trường công nghiệp.

5. Ứng dụng thực tế của CTA, CTB

Theo thông tin từ nhà sản xuất, CTA và CTB được ứng dụng trong các lĩnh vực sau:

- IoT lĩnh vực môi trường

- Phân tích xu hướng tải (load trend analysis)

- Giám sát dòng điện động cơ và bơm trong quy trình sản xuất

- Giám sát dòng điện của thiết bị gia nhiệt điện (electric heater)

6. Khi nào nên chọn CTA hay CTB?

Việc lựa chọn giữa CTA và CTB phụ thuộc vào dải dòng điện cần giám sát và kích thước dây dẫn/thanh cái tại vị trí lắp đặt:

- Cần giám sát dòng điện tải nhỏ đến trung bình, trong khoảng 10A - 600A: chọn CTA với lỗ đo phù hợp (Ø16, Ø24 hoặc Ø36 tùy đường kính dây dẫn).

- Cần giám sát dòng điện tải lớn, lên đến 1000A, ví dụ tại tủ điện tổng hoặc thanh cái (busbar): chọn CTB.

- Cần khả năng hiệu chỉnh Zero, Gain trực tiếp tại hiện trường sau khi lắp đặt: chọn CTA.

- Cần lắp đặt trên hệ thống điện đang vận hành mà không muốn ngắt/tháo dây dẫn: cả CTA và CTB đều phù hợp nhờ thiết kế split core.

7. Câu hỏi thường gặp về CTA, CTB

CTA và CTB khác nhau ở điểm nào?

CTA đo dải dòng từ 10A đến 600A với các lỗ đo tròn Ø16/Ø24/Ø36 và có thể hiệu chỉnh Zero, Gain; CTB đo dải dòng lớn hơn, đến 1000A, với lỗ đo hình chữ nhật 60x40mm và tốc độ đáp ứng ≤350ms.

Tín hiệu ngõ ra của CTA, CTB là gì?

Cả hai model đều có ngõ ra tín hiệu analog chuẩn 4-20mA, đấu nối 2 dây.

Có cần ngắt hoặc tháo dây dẫn điện khi lắp đặt CTA, CTB không?

Không cần. Nhờ thiết kế split core (lõi tách rời), chỉ cần mở lõi, kẹp quanh dây dẫn cần đo rồi đóng lại.

Nguồn cấp cho CTA, CTB là bao nhiêu?

Thiết bị sử dụng nguồn 12Vdc (±5%) hoặc 24Vdc (±5%), dòng tiêu thụ tối đa 25mA.

Độ chính xác của CTA, CTB là bao nhiêu?

Độ chính xác của cả hai model là ±1% FS (toàn thang đo).

Dải nhiệt độ hoạt động của CTA, CTB là bao nhiêu?

Dải nhiệt độ sử dụng là -20~70°C, dải nhiệt độ bảo quản là -25~70°C.

8. Kết luận

CTA và CTB là lựa chọn phù hợp cho các hệ thống công nghiệp cần giám sát dòng điện AC theo hình thức không tiếp xúc trực tiếp dây dẫn (split core), với ưu điểm lắp đặt nhanh, ngõ ra chuẩn 4-20mA dễ tích hợp và dải đo linh hoạt từ 10A đến 1000A tùy model.

Khi cần tư vấn lựa chọn model CTA hoặc CTB phù hợp, nên cung cấp các thông tin: dòng điện tải cần giám sát (A), đường kính dây dẫn hoặc kích thước thanh cái tại vị trí lắp đặt, điện áp nguồn cấp sẵn có (12Vdc hoặc 24Vdc) và có cần tính năng hiệu chỉnh Zero/Gain tại hiện trường hay không, để tránh chọn sai model.

MUA HÀNG TẠI ĐÂY: Cảm biến dòng điện AC Split Core CTA, CTB

Quý khách có nhu cầu mua thiết bị SENSYS chính hãng hoặc cần tư vấn lựa chọn sản phẩm, vui lòng liên hệ Công ty TNHH Thiết bị HT Việt Nam – đơn vị nhập khẩu và phân phối thiết bị Sensys tại Việt Nam.

Hotline/Zalo: 0918 760 138 Mr Cảnh
Email: kd2@thietbiht.com
