Hướng Dẫn Lắp Đặt Đồng Hồ Đo Lưu Lượng Khí Nén VA500

1. Giới thiệu sản phẩm

Đồng hồ đo lưu lượng khí nén VA500 của CS Instruments (Germany) là thiết bị đo lưu lượng và tiêu thụ khí nén, khí N₂, O₂, CO₂… chính xác và tin cậy. Cảm biến VA500 được thiết kế để lắp trực tiếp trên đường ống đang hoạt động, không cần ngắt khí – rất tiện lợi trong các nhà máy sản xuất.

2. Chuẩn bị trước khi lắp đặt

Xác định đường kính ống và vị trí lắp đặt phù hợp.

Kiểm tra rằng đường ống thẳng, không có khúc cua, van, co nối gần điểm lắp (để đảm bảo luồng khí ổn định).

Đảm bảo áp suất hệ thống ổn định, không có rò rỉ khí.

Chuẩn bị bộ phụ kiện lắp đặt VA500 gồm: kẹp ren, đai ốc, đầu nối và keo làm kín (nếu cần).

Nguồn cấp điện và tín hiệu đầu ra (4…20mA, Modbus RTU, M-Bus hoặc USB) sẵn sàng.

3. Vị trí lắp đặt lý tưởng

Lắp cảm biến trên đoạn ống thẳng có:

Tối thiểu 10D trước cảm biến (D = đường kính ống).

Tối thiểu 5D sau cảm biến.

Tránh lắp ở vị trí:

Sau van điều tiết, co gấp, bộ lọc hoặc máy nén khí.

Gần nguồn rung động mạnh.

Đầu cảm biến phải hướng vào luồng khí (theo chiều mũi tên trên thân cảm biến).

4. Các bước lắp đặt

Bước 1: Xác định vị trí lắp trên đường ống và khoan lỗ theo hướng dẫn của nhà sản xuất (đường kính lỗ phụ thuộc model và kích thước cảm biến).
Bước 2: Lắp phụ kiện ren hoặc kẹp kết nối nhanh vào vị trí khoan.

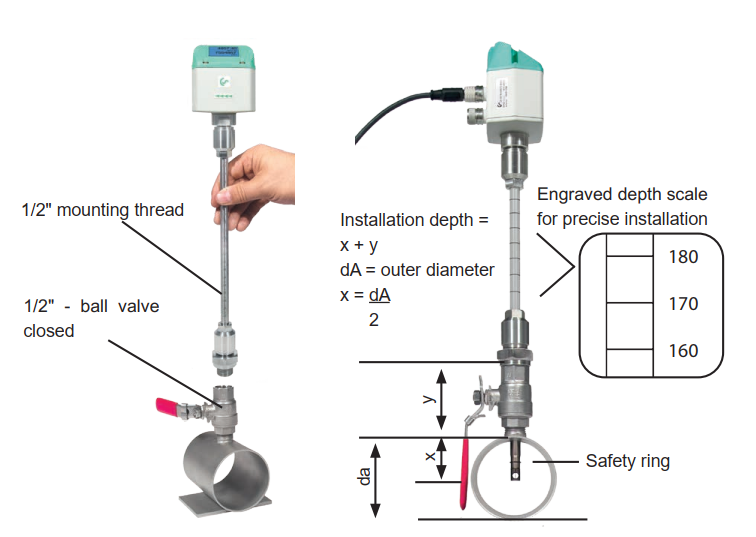

Bước 3: Cắm cảm biến VA500 vào đúng độ sâu được khuyến nghị (theo bảng hướng dẫn trên thân thiết bị).
Bước 4: Siết chặt ốc cố định để tránh rò khí.
Bước 5: Kết nối dây tín hiệu và nguồn điện theo sơ đồ:
