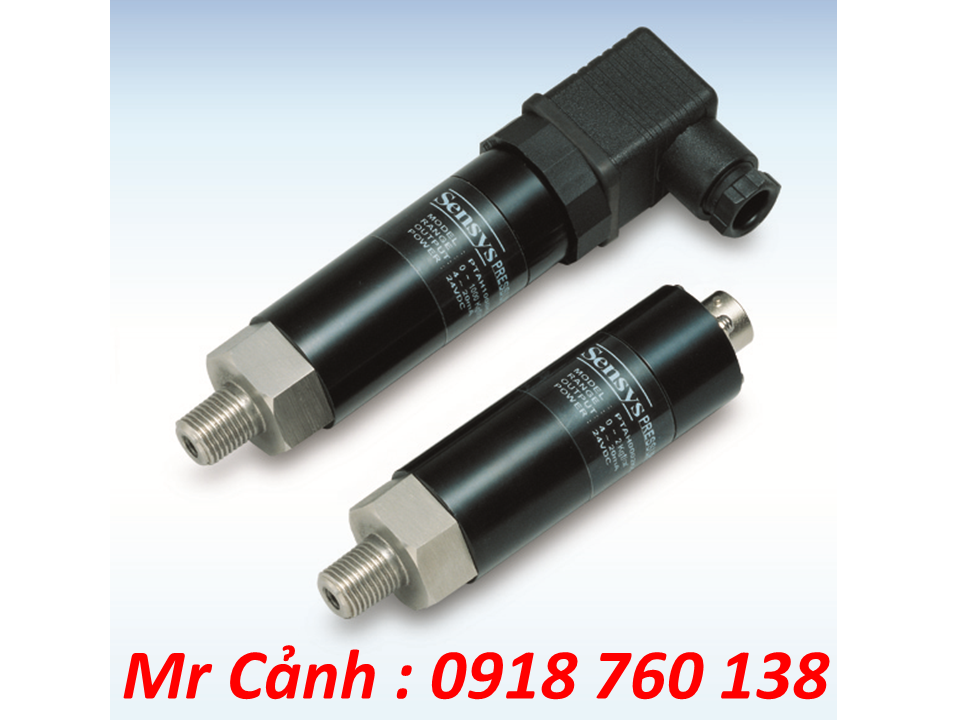

Cảm biến áp suất SENSYS PTA
Cảm biến áp suất Sensys PTA là dòng thiết bị đo áp suất đạt chứng nhận CE.Cảm biến áp suất dùng được trong hệ thống cao áp với dải đo lên tới 500 MPa. Cấp chính xác 0.5%FS, có thể điều chỉnh zero & span. Vật liệu chân kết nối là thép không gỉ và titanium.
Cảm biến áp suất Sensys model PTA được ứng dụng trong kiểm soát quy trình vận hành, thủy lực & khí nén, điều khiển máy nén, thiết bị làm lạnh.
Cảm biến áp suất Sensys PTA đã áp dụng tế bào Piezoresistive Silicon, gắn kính nhiệt độ cao trên Titanium.Nó có giá thành thấp nên rất phù hợp cho các mục đích sử dụng công nghiệp. Với nhiều đầu ra khác nhau, cảm biến áp suất Sensys PTA có thể được giao tiếp với nhiều bộ điều khiển khác nhau.
Ứng dụng của Cảm biến áp suất Sensys model PTA
- Thủy lực và khí nén
- Điều khiển máy nén
- Máy làm lạnh
- Thiết bị làm lạnh
Thông số kỹ thuật của Cảm biến áp suất Sensys PTA
- Dải đo: -100kPa ~ 0 ~ 100kPa … 500MPa
- Độ chính xác: ±0.5%FS(RSS)
- Hiệu ứng nhiệt trên Zero: ± 0.05% FS/℃ (≤200kPa : ±0.1%FS/℃)
- Hiệu ứng nhiệt trên Span: ± 0.05% FS/℃ (≤200kPa : ±0.1%FS/℃)
- Phạm vi nhiệt độ bù: -10 ~ 70℃
- Nhiệt độ hoạt động: -30 ~ 100℃
- Nguồn cấp: 11 ~ 28VDC (PTAA max 12VDC
- Đầu ra: 10~20mV/V (Din Type Only)
0~5VDC, 1~5VDC, 0~10VDC (3, 4Wire), 4~20mA (2, 3 Wire)
- Kiểu kết nối điện: Connector, Head, Din Connector
- Áp lực tối đa: ≤ 150 MPa là x1.5 hoặc 150MPa tùy theo giá trị nào nhỏ hơn, > 150 MPa: x1.5 hoặc 500 MPa tùy theo giá trị nào nhỏ hơn
- Áp lực nổ: ≤ 150 MPa là x2 hoặc 150MPa tùy theo giá trị nào nhỏ hơn, > 150 MPa: x2 hoặc 600 MPa tùy theo giá trị nào nhỏ hơn
- Độ rung: 49.1m/s2{5G}, 10~500Hz
- Độ sốc: 490m/s2{50G}
- Chân kết nối: R(PT)1/8", G(PF)1/8", R(PT)1/4", G(PF)1/4", R(PT)3/8", G(PF)3/8", 9/16UNF Female (chỉ áp dụng cho loại ＞1500bar)
- Vật liệu: Inox 304 + Titanium 87%
Nguyên lý làm việc:
-Cảm biến áp suất Sensys PTA là một loại cảm biến áp suất dạng chìm, được thiết kế để đo áp suất trong chất lỏng và khí. Nguyên lý hoạt động của cảm biến áp suất Sensys PTA dựa trên hiệu ứng piezoresistive.
-Hiệu ứng piezoresistive là hiện tượng thay đổi trở kháng của vật liệu điện dẫn khi bị uốn cong hoặc bị nén dọc theo trục của vật liệu. Cảm biến áp suất Sensys PTA sử dụng một mảng các đầu dò piezoresistive để đo áp suất. Khi màng cảm biến bị uốn cong do áp suất chất lỏng hoặc khí, các đầu dò piezoresistive trên màng sẽ bị thay đổi trở kháng. Thay đổi trở kháng này sẽ được chuyển đổi thành tín hiệu điện, và từ đó đo được giá trị áp suất.
-Cảm biến áp suất Sensys PTA thường được dùng trong các ứng dụng công nghiệp.Trong đó cần đo áp suất chất lỏng và khí trong các hệ thống cấp nước.Ngoài ra có hệ thống điều hòa không khí, hệ thống chân không, hệ thống dầu khí, và các ứng dụng khác. Cảm biến này cũng được sử dụng trong các ứng dụng y tế, trong đó cần đo áp suất trong mạch máu và trong các ứng dụng y tế khác.
Ứng dụng:
-Cảm biến áp suất Sensys PTA được sử dụng rộng rãi trong các ứng dụng công nghiệp và y tế để đo áp suất chất lỏng và khí. Một số ứng dụng phổ biến của cảm biến áp suất Sensys PTA bao gồm:
1.Đo áp suất trong hệ thống cấp nước: Cảm biến áp suất Sensys PTA được sử dụng để đo áp suất trong các bồn chứa nước và hệ thống đường ống cấp nước. Việc đo áp suất này giúp kiểm soát và giám sát quá trình cung cấp nước.
2.Đo áp suất trong hệ thống điều hòa không khí: Cảm biến áp suất Sensys PTA được sử dụng để đo áp suất trong các hệ thống điều hòa không khí và hệ thống thông gió. Việc đo áp suất này giúp kiểm soát lưu lượng khí và đảm bảo chất lượng không khí trong các khu vực như phòng sạch hay phòng thí nghiệm.
3.Đo áp suất trong hệ thống chân không: Cảm biến áp suất Sensys PTA được sử dụng để đo áp suất trong các hệ thống chân không, trong đó yêu cầu đo áp suất ở mức rất thấp. Việc đo áp suất này giúp kiểm soát quá trình sản xuất và gia công các sản phẩm như thiết bị điện tử và sản phẩm y tế.
4.Đo áp suất trong hệ thống dầu khí: Cảm biến áp suất Sensys PTA được sử dụng để đo áp suất trong các hệ thống khai thác, sản xuất và vận chuyển dầu khí. Việc đo áp suất này giúp giảm thiểu nguy cơ tai nạn và đảm bảo an toàn trong quá trình hoạt động.
5.Ứng dụng trong y tế: Cảm biến áp suất Sensys PTA được sử dụng để đo áp suất trong các ứng dụng y tế như đo áp suất trong mạch máu, đo áp suất trong các hệ thống thông khí và đo áp suất trong các bộ trợ thở. Việc đo áp suất này giúp theo dõi sức khỏe và đánh giá các bệnh lý của bệnh nhân.
