Cảm biến đo mức nước PLA ( Cảm biến đo độ sâu)

Liên hệ

Cảm biến đo mức và độ sâu Sensys PLA

Model PLA Sensys là dòng cảm biến đo mức dạng áp suất có thể đo được ở độ sâu 350m.

Cảm biến đo mức nước bồn chứa, cảm biến đo giếng, cảm biến đo mức nước trong bể 10m, 20m, 15m,6m,dây cáp dài 6m, 10m, 20m,...

Liên hệ báo giá : Mr Cảnh - 0918 760 138 (Zalo)

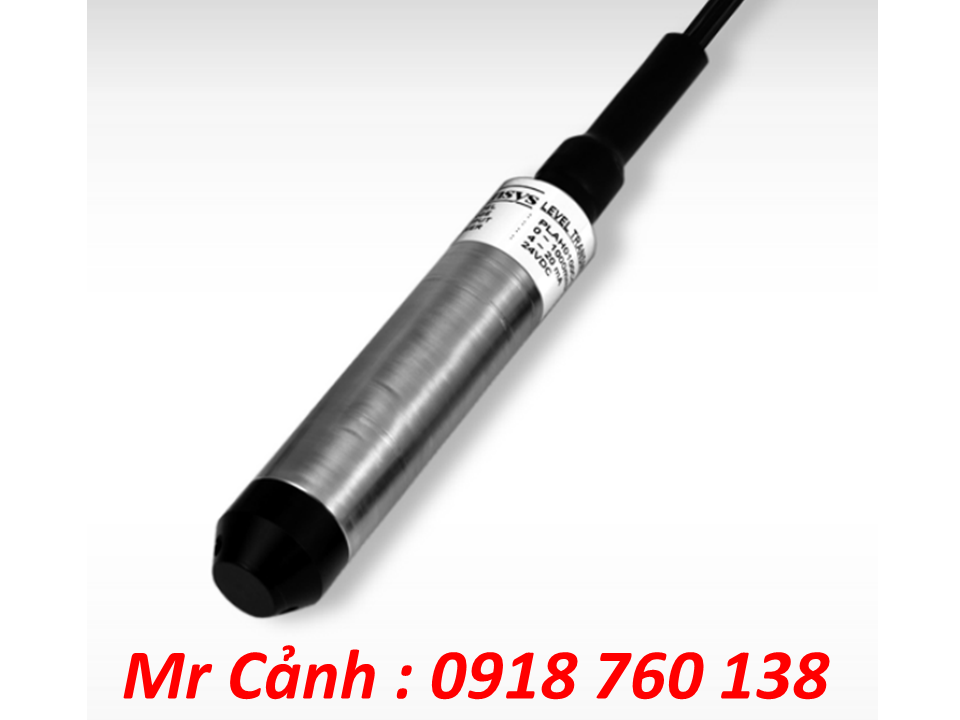

    Cảm biến đo mức Sensys Model PLA

    1. Giới thiệu chung cảm biến báo mức Sensys PLA

    Model PLA Sensys là dòng cảm biến đo mức dạng áp suất có thể đo được ở độ sâu 350m.

    Sử dụng cáp thông hơi polyurethane được sử dụng trong nước biển và thực hiện bù khí quyển, thích hợp đo mức các giếng sâu và mức bể. Model PLA không cần hộp khuếch đại riêng vì đây là bộ khuếch đại tích hợp.

    2. Ứng dụng của cảm biến báo mức Sensys PLA

    Sản phẩm có nhiều ứng dụng trong thực tiễn. Cảm biến đo mức dùng để đo lường các chất lỏng như nước sạch, nước sinh hoạt, nước thải, chất lỏng công nghiệp. Ví dụ như:

    ▶ Đo mức bồn chứa

    ▶ Đo giếng sâu

    ▶ Hệ thống Tàu & Hàng hải

    ▶ Giám sát nước mặt và nước ngầm

    ▶ Ứng dụng địa vật lý

    ▶ Cấp nước & Hồ chứa nước

    Cảm biến đo mức nước và độ sâu



    3. Thông số kĩ thuật của Model PLA

    Đây là dòng cảm biến dựa trên sự thay đổi của áp suất thông qua sự thay đổi của mực chất lỏng khi làm việc. Cảm biến chuyên sử dụng đo mức nước trong bể chứa, bồn chứa. Khách hàng có thể dùng để đo trong các bể có kích thước nhỏ hoặc bồn nước có kích thước lớn.

    - Dải đo 0~350mmH20, 0~3mH20, 0~5mH20, 0~10mH20, 0~20mH20,...0~30mH20, 0~100mH20. Tùy nhu cầu của khách hàng

    - Đầu ra: 4~20mA

    - Phép đo tương đôi và tuyệt đối

    - Cấp chính xác: 0.15%FS

    - Đường kính: PLN(Φ21), PLA(Φ27)

    - Được xây dựng hoàn toàn kín

    - Vật liệu: 316L SS

    - Điện áp kích thích: 11~28 VDC- Cap dài 10m

    - Cấp độ bảo vệ: IP68

    4. Cấu tạo và nguyên lí làm việc của cảm biến đo mức nước và độ sâu hãng Sensys Hàn Quốc

    Cấu tạo:

    Cảm biến mức Sensys PLA được thiết kế gồm hai phần chính: bộ phát ánh sáng và bộ thu ánh sáng.

    Bộ phát ánh sáng gồm một nguồn sáng hồng ngoại, được bao phủ bởi một bộ phát xung đèn LED. Điều đó giúp phát tín hiệu sáng đơn giản và ổn định. Bộ phát sáng nằm ở phía trên của thiết bị, và tia sáng đi xuống bể chứa.

    Bộ thu ánh sáng cũng được bao phủ bởi một bộ thu xung đèn LED, nằm ở phía dưới thiết bị. Bộ thu ánh sáng đo lường tín hiệu ánh sáng phản xạ hoặc được hấp thụ bởi chất lỏng hoặc chất rắn. Sau đó chuyển đổi tín hiệu ánh sáng thành tín hiệu điện.

    Thông thường, cảm biến mức Sensys PLA được lắp đặt trên đáy bể chứa hoặc trên đường ống. Nó sẽ phát ra tia sáng hồng ngoại, và tia sáng này sẽ bị phản xạ hoặc hấp thụ bởi bề mặt của chất lỏng hoặc chất rắn trong bể chứa. Tia sáng phản xạ hoặc bị hấp thụ sẽ được thu lại bởi bộ thu ánh sáng. Sau đó chuyển đổi tín hiệu ánh sáng thành tín hiệu điện và được gửi đến bộ xử lý để tính toán mức chất lỏng hoặc chất rắn trong bể chứa.

    Cảm biến mức Sensys PLA thường được làm bằng vật liệu chống ăn mòn. Nó chịu được nhiệt độ và áp suất cao để đáp ứng nhu cầu của nhiều ứng dụng trong các ngành công nghiệp.

    Nguyên lý làm việc:

    Nguyên lý hoạt động của cảm biến mức Sensys PLN/PLA dựa trên sự phản xạ hoặc hấp thụ của tia sáng hồng ngoại trên bề mặt của chất lỏng hoặc chất rắn trong bể chứa.

    Khi được lắp đặt trên đáy bể chứa hoặc trên đường ống, cảm biến sẽ phát ra tia sáng hồng ngoại. Tia sáng này sẽ bị phản xạ hoặc hấp thụ bởi bề mặt của chất lỏng hoặc chất rắn trong bể chứa. Tùy thuộc vào loại cảm biến, tia sáng có thể bị phản xạ trở lại hoặc bị hấp thụ vào bề mặt của chất lỏng hoặc chất rắn.

    Bộ thu ánh sáng của cảm biến sẽ thu lại tia sáng đã phản xạ hoặc hấp thụ, sau đó chuyển đổi tín hiệu ánh sáng thành tín hiệu điện. Tín hiệu điện này sẽ được gửi đến bộ xử lý để tính toán mức chất lỏng hoặc chất rắn trong bể chứa.

    Để đảm bảo chính xác của kết quả đo. Cảm biến mức Sensys PLA được thiết kế để có thể đối phó với các yếu tố như khí áp, nhiệt độ và độ ẩm. Cũng như những ảnh hưởng từ các yếu tố khác trong môi trường xung quanh.

    5. Mua cảm biến báo mức Sensys

    - Cảm biến báo mức Model PLAH1000C0JG: PLA 0~1000cmH20 Cabble 15m, Output: 4-20mA )

    - Cảm biến báo mức Model PLAH300CQJG: 0-300cmH20, 5m, 1/2''PF, 4-20mA )

    - Cảm biến báo mức Model CPLAH0100C0JG: 0-100cmH20, Output 4-20mA, cabble 10m)

    - Cảm biến báo mức Model PLAH2000C0JG (PLA, 0-20m, 4-20mA, cabble 20m)

    - Cảm biến báo mức Model PLAH2000COJG-20m 9PLA, 0~20mH20, 4-20mA, cap dài 20m)

    - Cảm biến đo mức nước Model PLAH0020WOJG-10m, 0~20MH20, output: 4-20mA, cabble 10m,

    Cảm biến báo mức Sensys PLA


    Quý khách hàng có nhu cầu sản phẩm vui lòng liên hệ hotline:
    Mr Cảnh - 0918 760 138 (Zalo) hoặc mail kd2@thietbiht.com để được tư vấn 24/7 và nhận báo giá tốt nhất.
